आधुनिक विनिर्माण में, मशीनिंग कार्यशाला का लेआउट केवल वर्कशॉप फ्लोर पर मशीनों को रखने का मामला नहीं है। यह एक रणनीतिक प्रणाली है जो उत्पादन क्षमता, उपकरण उपयोग, सामग्री प्रवाह स्थिरता और परिचालन सुरक्षा को सीधे निर्धारित करती है। ऐसा लेआउट जो वास्तविक उत्पादन मॉडल से मेल नहीं खाता, उससे निश्चित रूप से बाधाएं, अत्यधिक हेरफेर, बार-बार मशीन बदलना और छिपे हुए जोखिम उत्पन्न होंगे।

शोबिल टेक्नोलॉजी मशीनिंग वर्कशॉप लेआउट डिजाइन के लिए एक मूलभूत सिद्धांत का पालन करती है: लेआउट को कंपनी के उत्पादन मॉडल के साथ सटीक रूप से संरेखित किया जाना चाहिए। चाहे फैक्ट्री कई प्रकार के उत्पादों का छोटे बैच में उत्पादन करती हो या बड़े पैमाने पर स्थिर उत्पादन करती हो, लेआउट को उत्पादन की कार्यप्रणाली के अनुरूप होना चाहिए, न कि उत्पादन को स्थान के अनुसार ढालने के लिए बाध्य करना चाहिए। इस ब्लॉग पोस्ट में, उच्च गुणवत्ता वाली वर्कशॉप लेआउट सेवाएं प्रदान करने वाली शोबिल टेक्नोलॉजी, उत्पादन मॉडल के साथ कुशल मशीनिंग वर्कशॉप लेआउट को सटीक रूप से मिलाने के बारे में जानकारी साझा करेगी।

उत्पादन तर्क के आधार के रूप में मशीनिंग कार्यशाला का लेआउट

एक मशीनिंग वर्कशॉप का लेआउट यह निर्धारित करता है कि उत्पादन क्षेत्र में उपकरण, ऑपरेटर, सामग्री और सूचना का आवागमन कैसे होता है। कच्चे माल की एंट्री से लेकर तैयार पुर्जों के भंडारण तक, हर चरण स्थानिक व्यवस्था से प्रभावित होता है। खराब ढंग से नियोजित लेआउट से अनावश्यक आवागमन बढ़ता है, उत्पादन चक्र लंबा होता है और ऑर्डर में बदलाव के प्रति प्रतिक्रिया कम हो जाती है।

शोबिल टेक्नोलॉजी लेआउट प्लानिंग को प्रोसेस इंजीनियरिंग का एक अभिन्न अंग मानती है। किसी भी मशीनिंग वर्कशॉप के लेआउट को अंतिम रूप देने से पहले, उत्पादन मात्रा, उत्पाद विविधता, रूटिंग की जटिलता और भविष्य में विस्तार की संभावना का मूल्यांकन किया जाता है। इससे यह सुनिश्चित होता है कि वर्कशॉप की भौतिक संरचना इच्छित उत्पादन गति को बाधित करने के बजाय उसका समर्थन करती है।

बहु-किस्म के छोटे बैच उत्पादन के लिए लेआउट संबंधी आवश्यकताएँ

कई किस्मों के छोटे बैचों में उत्पादन की विशेषता यह है कि इसमें उत्पादों में बार-बार बदलाव होते हैं, पुर्जों की विशिष्टताएँ विविध होती हैं और ऑर्डर की मात्रा में उतार-चढ़ाव होता रहता है। इस परिदृश्य में, लचीलापन और त्वरित समायोजन पूर्ण उत्पादन क्षमता से कहीं अधिक महत्वपूर्ण हैं।

इस उत्पादन मॉडल के लिए, मशीनिंग वर्कशॉप लेआउट में कम सेटअप समय, उपकरणों के आसान पुनर्गठन और स्पष्ट कार्यात्मक ज़ोनिंग को प्राथमिकता दी जानी चाहिए। शोबिल टेक्नोलॉजी आमतौर पर एक अलग लेआउट दृष्टिकोण अपनाती है, जिसमें सीएनसी मशीनों को इस तरह से समूहित किया जाता है जिससे विभिन्न भागों के बीच तेजी से स्विच करना संभव हो सके।

स्पष्ट रूप से चिह्नित पीली फर्श रेखाओं के दोनों ओर मशीनें व्यवस्थित हैं, जिससे दृश्य व्यवस्था बनाए रखते हुए परिभाषित उत्पादन क्षेत्र बनते हैं। औजारों, फिटिंगों और अर्ध-तैयार उत्पादों को व्यवस्थित करने के लिए नीले सपोर्ट रैक और मानकीकृत गलियारे बनाए गए हैं। यह संरचना ऑपरेटरों को अन्य प्रक्रियाओं को बाधित किए बिना आवश्यक संसाधनों तक शीघ्रता से पहुंचने की सुविधा देती है।

इस उत्पादन पद्धति के लिए डिज़ाइन की गई एक मशीनिंग कार्यशाला में, अलग-अलग लेआउट ने पाँच अलग-अलग यांत्रिक घटकों के विनिर्देशों का एक साथ निर्माण संभव बनाया। विविधता के बावजूद, उपकरण बदलने का समय न्यूनतम रखा गया और उत्पादन समय-सारणी स्थिर बनी रही। यह दर्शाता है कि कैसे एक सुनियोजित मशीनिंग कार्यशाला का लेआउट दक्षता को प्रभावित किए बिना जटिलता को आसानी से संभाल सकता है।

तेजी से ऑर्डर बदलने के लिए लचीला मशीनिंग वर्कशॉप लेआउट

छोटे बैच वाले वातावरण में ऑर्डर की अस्थिरता एक बड़ी चुनौती है। एक कठोर लेआउट प्रत्येक नए ऑर्डर को व्यवधान उत्पन्न करता है, जबकि एक लचीला लेआउट न्यूनतम प्रभाव के साथ बदलाव को अवशोषित कर लेता है।

शोबिल टेक्नोलॉजी मशीनिंग वर्कशॉप लेआउट डिज़ाइन में मॉड्यूलर सोच को शामिल करती है। उपकरणों की दूरी, बिजली आपूर्ति मार्ग और संपीड़ित वायु इंटरफेस की योजना इस प्रकार बनाई जाती है कि मशीनों को बिना किसी बड़े पुनर्निर्माण के स्थानांतरित या प्रतिस्थापित किया जा सके। कार्यात्मक क्षेत्रों को बिखेरने के बजाय केंद्रित किया जाता है, जिससे यह सुनिश्चित होता है कि कार्यप्रवाह में समायोजन से कोई भ्रम उत्पन्न न हो।

इस लचीलेपन से कार्यशालाएं ग्राहकों की नई आवश्यकताओं पर तुरंत प्रतिक्रिया दे सकती हैं। संपूर्ण उत्पादन प्रवाह को फिर से डिज़ाइन करने के बजाय, मौजूदा मशीनिंग कार्यशाला के लेआउट में मामूली समायोजन करके नए पुर्जों या प्रक्रियाओं को समायोजित किया जा सकता है।

बड़े पैमाने पर स्थिर उत्पादन के लिए मशीनिंग कार्यशाला का लेआउट

छोटे बैचों में उत्पादन के विपरीत, बड़े पैमाने पर स्थिर उत्पादन में निरंतरता, टैक्ट टाइम नियंत्रण और न्यूनतम हेरफेर पर जोर दिया जाता है। यहाँ, मशीनिंग कार्यशाला का लेआउट निरंतर प्रवाह और अनुमानित उत्पादन को सुनिश्चित करने वाला होना चाहिए।

शोबिल टेक्नोलॉजी इस उत्पादन मॉडल के लिए आमतौर पर स्वचालित लाइन लेआउट का उपयोग करती है, जिससे एक "वन-फ्लो" सिस्टम बनता है। उपकरण प्रक्रिया क्रम के अनुसार व्यवस्थित किए जाते हैं, जिससे पुर्जे बिना अनावश्यक रुकावट के एक प्रक्रिया से दूसरी प्रक्रिया में आसानी से जा सकते हैं।

इसका एक उदाहरण ब्रेक कैलिपर मशीनिंग वर्कशॉप है, जिसे "कच्चा माल - रफ मशीनिंग - फिनिश मशीनिंग - निरीक्षण - भंडारण" की प्रक्रिया श्रृंखला के आधार पर डिजाइन किया गया है। स्वचालित कन्वेयर सिस्टम प्रत्येक चरण को जोड़ते हैं, जिससे पुर्जों का स्थिर स्थानांतरण सुनिश्चित होता है और मैन्युअल हस्तक्षेप कम हो जाता है।

इस मशीनिंग वर्कशॉप लेआउट को लागू करने के बाद, ग्राहक ने उत्पादन क्षमता में 50% की वृद्धि हासिल की और साथ ही परिचालन जोखिम को भी कम किया। स्पष्ट प्रक्रिया प्रवाह ने मानवीय त्रुटियों को कम किया और स्वचालन ने उत्पादन गुणवत्ता को स्थिर किया।

उच्च मात्रा वाली मशीनिंग लेआउट में सतत प्रवाह डिजाइन

बड़े पैमाने पर मशीनिंग वर्कशॉप लेआउट प्लानिंग का मुख्य उद्देश्य निरंतर प्रवाह सुनिश्चित करना है। इसे प्राप्त करने के लिए, शोबिल टेक्नोलॉजी प्रक्रियाओं में चक्र समय को संतुलित करने और मध्यवर्ती अंतराल को कम करने पर ध्यान केंद्रित करती है।

उपकरणों का चयन और स्थान निर्धारण इस प्रकार किया जाता है कि कोई भी एक कार्य अवरोध न बने। निरीक्षण केंद्र अलग-थलग होने के बजाय कार्यप्रवाह में एकीकृत होते हैं, जिससे गुणवत्ता संबंधी समस्याएं आगे चलकर और अधिक नहीं बढ़तीं। परिणामस्वरूप, मशीनिंग कार्यशाला का लेआउट ऐसा होता है जो न्यूनतम पर्यवेक्षण के साथ अनुमानित उत्पादन प्रदान करता है।

मशीनिंग वर्कशॉप लेआउट प्लानिंग में उपकरण रिक्ति और पहुंच

उत्पादन मॉडल चाहे जो भी हो, मशीनिंग वर्कशॉप के लेआउट डिजाइन में उपकरणों के बीच की दूरी एक महत्वपूर्ण पहलू है। अपर्याप्त स्थान संचालन और रखरखाव को बाधित करता है, जबकि अत्यधिक स्थान चलने की दूरी और सामग्री को संभालने में लगने वाले समय को बढ़ाता है।

शूबिल टेक्नोलॉजी मशीन के आकार, ऑपरेटर की गतिविधि, टूलिंग में बदलाव और रखरखाव की आवश्यकताओं के आधार पर उपकरणों के बीच की दूरी की गणना करती है। सर्विसिंग और आपातकालीन प्रतिक्रिया के लिए अलग से प्रवेश मार्ग आरक्षित रखे गए हैं, जिससे यह सुनिश्चित होता है कि रखरखाव गतिविधियों के कारण दैनिक कार्यों में कोई बाधा न आए।

यह दृष्टिकोण उत्पादकता और सुरक्षा दोनों में सुधार करता है, क्योंकि ऑपरेटर भीड़भाड़ वाले क्षेत्रों में जाने की आवश्यकता के बिना कुशलतापूर्वक काम कर सकते हैं।

एकीकृत शीतलक और अपशिष्ट प्रबंधन लेआउट डिजाइन

मशीनिंग वर्कशॉप के लेआउट में अक्सर अनदेखा किया जाने वाला एक कारक सहायक सिस्टम का एकीकरण है। शीतलक की पुनर्प्राप्ति, चिप निपटान और अपशिष्ट प्रबंधन वर्कशॉप की स्वच्छता और दीर्घकालिक परिचालन लागत को महत्वपूर्ण रूप से प्रभावित करते हैं।

शोबिल टेक्नोलॉजी ने मशीनिंग वर्कशॉप लेआउट के भीतर केंद्रीकृत शीतलक पुनर्प्राप्ति प्रणाली और निर्दिष्ट अपशिष्ट प्रसंस्करण क्षेत्र डिजाइन किए हैं। बिखरे हुए निपटान बिंदुओं से बचकर, वर्कशॉप को सुव्यवस्थित रखा जाता है और पर्यावरणीय जोखिम कम हो जाते हैं।

केंद्रीकृत प्रणालियाँ रखरखाव और निगरानी को भी सरल बनाती हैं, जिससे स्वच्छ और अधिक नियंत्रित उत्पादन वातावरण में योगदान मिलता है।

मशीनिंग कार्यशाला लेआउट में सुरक्षा और दृश्य प्रबंधन

कुशल कार्यशालाओं के लिए स्पष्ट दृश्य प्रबंधन आवश्यक है। ऑपरेटरों और लॉजिस्टिक्स कर्मियों के मार्गदर्शन के लिए मशीनिंग कार्यशाला के लेआउट में फर्श चिह्नों, रंग-कोडित क्षेत्रों और मानकीकृत साइनेज को एकीकृत किया गया है।

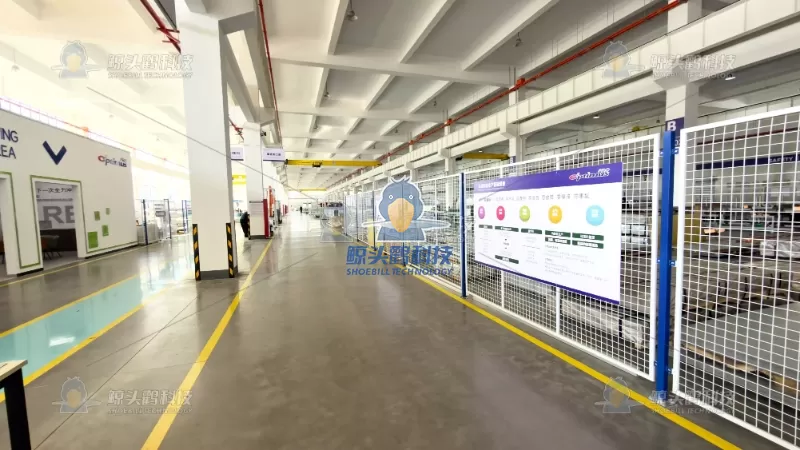

पीली रेखाएँ उपकरण की सीमाओं और पैदल मार्गों को परिभाषित करती हैं, जबकि नीले रैक और चैनल सामग्री और औजारों के क्षेत्रों को दर्शाते हैं। यह दृश्य संरचना भ्रम को कम करती है, यातायात के टकराव को रोकती है और समग्र परिचालन अनुशासन को बढ़ाती है।

सुरक्षा को एक अतिरिक्त सुविधा के रूप में नहीं, बल्कि लेआउट के अंतर्निहित सिद्धांत के रूप में माना जाता है। आपातकालीन निकास, अग्निशमन मार्ग और उपकरण सुरक्षा क्षेत्र प्रारंभिक लेआउट चरण से ही निर्धारित किए जाते हैं, न कि बाद में जोड़े जाते हैं।

मिलानित लेआउट डिज़ाइन से प्रदर्शन में मापने योग्य सुधार

किसी मशीनिंग वर्कशॉप के लेआउट की प्रभावशीलता का आकलन अंततः प्रदर्शन परिणामों के आधार पर किया जाता है। शोबिल टेक्नोलॉजी द्वारा कार्यान्वित एक ग्राहक परियोजना में, अनुकूलित लेआउट के परिणामस्वरूप उपकरण उपयोग में 30% की वृद्धि और उत्पादन चक्र समय में 25% की कमी आई।

ये सुधार केवल नई मशीनों के कारण नहीं हुए, बल्कि लेआउट को ग्राहक के उत्पादन मॉडल के साथ सटीक रूप से संरेखित करने के कारण हुए। सामग्री का प्रवाह सुगम हो गया, उपकरणों की खराबी का समय कम हो गया और शेड्यूलिंग की सटीकता में सुधार हुआ।

ऐसे परिणाम वैज्ञानिक रूप से नियोजित मशीनिंग कार्यशाला लेआउट के ठोस मूल्य को उजागर करते हैं।

मशीनिंग वर्कशॉप लेआउट रणनीति में स्केलेबिलिटी संबंधी विचार

उत्पादन संबंधी आवश्यकताएं समय के साथ बदलती रहती हैं। एक मशीनिंग वर्कशॉप का लेआउट जो विस्तार योग्य नहीं है, वह जल्दी ही अप्रचलित हो जाएगा।

शोबिल टेक्नोलॉजी लेआउट प्लानिंग में भविष्य के विस्तार संबंधी विचारों को शामिल करती है। आरक्षित स्थान, विस्तार योग्य लॉजिस्टिक्स मार्ग और अनुकूलनीय उपयोगिता प्रणालियाँ यह सुनिश्चित करती हैं कि कार्यशाला बिना किसी बड़ी बाधा के विकसित हो सके। यह दूरदर्शी दृष्टिकोण दीर्घकालिक निवेश की रक्षा करता है और सतत विकास को बढ़ावा देता है।

निष्कर्ष

मशीनिंग वर्कशॉप का लेआउट एक रणनीतिक संपत्ति है जिसे उत्पादन मॉडल के अनुरूप सटीक रूप से तैयार किया जाना चाहिए। कई प्रकार के उत्पादों के छोटे बैचों के निर्माण के लिए लचीले, विशिष्ट लेआउट की आवश्यकता होती है जो तेजी से बदलाव को समर्थन दे सकें, जबकि बड़े पैमाने पर स्थिर उत्पादन के लिए स्वचालित, निरंतर प्रवाह वाले डिज़ाइन फायदेमंद होते हैं।

उत्पादन तर्क पर आधारित लेआउट निर्णयों के माध्यम से, शोबिल टेक्नोलॉजी ऐसे मशीनिंग वर्कशॉप लेआउट प्रदान करती है जो दक्षता में सुधार करते हैं, उपकरणों के उपयोग को बढ़ाते हैं और परिचालन जोखिम को कम करते हैं। इसके ग्राहकों द्वारा प्राप्त सिद्ध प्रदर्शन लाभ यह दर्शाते हैं कि लेआउट और उत्पादन मोड के बीच सटीक तालमेल केवल सैद्धांतिक नहीं है—यह उच्च विनिर्माण प्रतिस्पर्धात्मकता का एक व्यावहारिक मार्ग है।
